solidworks焊件切割清单规格英文改中文

相信绝大多数的SolidWorks设计师都会遇到这个问题,就是如果我们默认使用SolidWorks焊件库去画图,最后的默认切割清单的规格一定是英文的,如下图所示:

solidworks焊件切割清单规格英文改中文

一般情况情况下,我都是自己做SolidWorks焊件切割清单,自定义每列的名称和规格备注等等,但是也需要对每个清单进行写入名称和规格。

如果我们经常使用SolidWorks焊件库来进行设计,那么最一劳永逸的事,就是去修改我们的SolidWorks焊件库每个型材的属性,让它们的规格属性变成中文,这样我们在调用的时候,就可以直接调用焊件库本身的属性值了。

solidworks焊件切割清单规格英文改中文

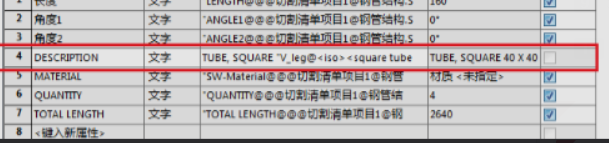

如上图所示,这里默认的规格是英文TURE,SQUARE40X40,不利于我们的出图加工。所以,如果你们公司的产品大量涉及到SolidWorks焊件库型材库的内容,我们修改库的英文改中文,非常的有必要。

操作方法:

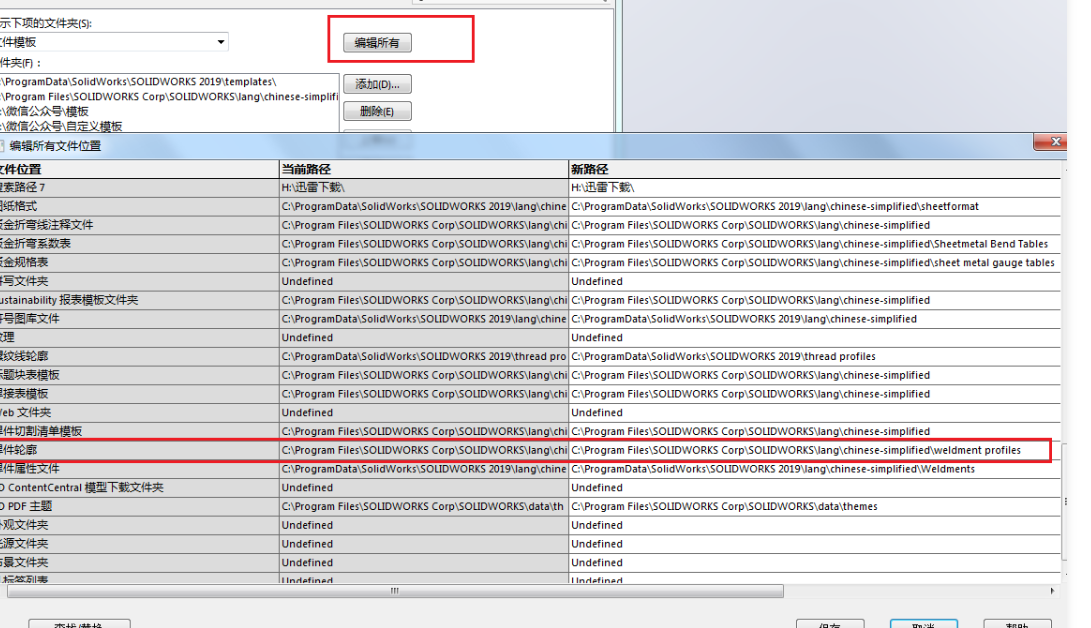

1、首先我们要找到我们的焊件库文件夹,不管你是系统默认的iso还是自己网上下载的焊件库,我们找到他的位置。我们可以在工具-选项-文件位置-编辑所有,找到焊件轮廓位置

solidworks焊件切割清单规格英文改中文

比如这里展示的路径,大家看看自己电脑SolidWorks路径显示,找到他,打开。

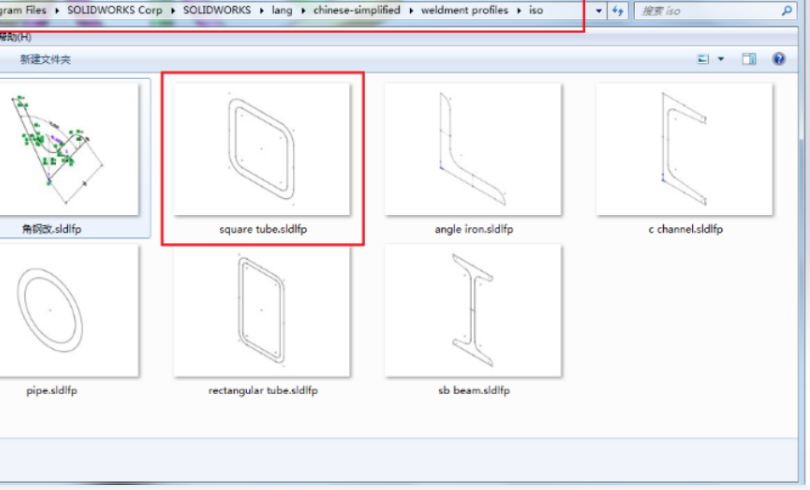

2、打开以后,我们发现有很多的SolidWorks型材轮廓

solidworks焊件切割清单规格英文改中文

3、注意我们直接双击这些模型是打不开的,我需要用鼠标把文件拖进SolidWorks

solidworks焊件切割清单规格英文改中文

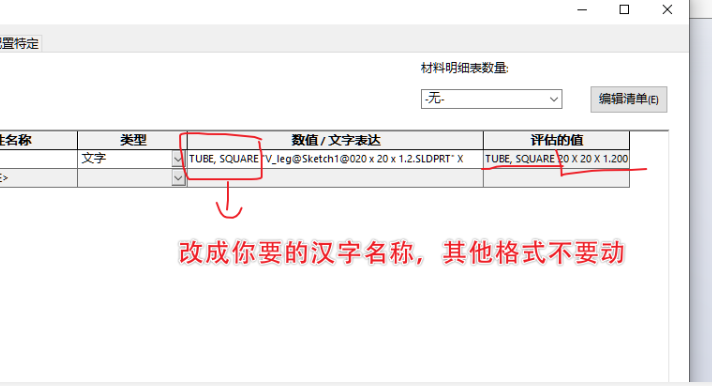

4、然后我们点击【属性】把【TUBE, SQUARE】改成:方形管,其他格式你不要去改动,点击确定。

solidworks焊件切割清单规格英文改中文

快捷键ctrl+s保存模型,好了这样这个型材的属性值英文就改成中文了,后期我们在进行SolidWorks焊件画图调用这个规格的时候,英文就会变成中文啦。

通过上面的操作,我们单单只是改了其中一个规格,所以如果想要全部修改,前期工作量还是比较大的,或者你修改自己经常用到的部分,这样就可以一劳永逸啦。
